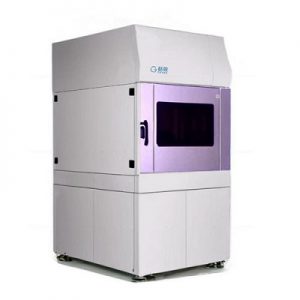

GVP- 150是⼀款基于⾼精度⽓压调控的印刷涂布设备，设备集成有平⾯直写、⽓动挤出3 D打印、狭缝涂布、等多种功能性印刷⽅式，可在多种柔性和刚性基底表⾯实现点、线、⾯等2D图案或3D⽴体结构的制备或组合制备。此外，DB100配备有⾼精度的⼯业机械结构和硬件控制系统，结合⾃主开发的操作软件和多种不同规格的配件，能够实现多种材料不同需求的印刷制备，可⼴泛应⽤于多个领域的研发与⽣产。

咨询服务热线：13764602763

GVP-150多功能印刷设备的技术参数

机械系统

• 工作区域：148*210mm
• 三轴重复定位精度：士20um
• 三轴运动速度： X 轴1-50mm/ sY 轴0.1-50mm/ s Z 轴0.1-30mm/ s
• 温湿度要求：15-40℃(5-8ORH无冷凝）
• 平面直写模块：支持平面直写功能，14G-34G标准孔径针头可选
• 刮刀涂布模块：支持刮刀涂布功能，刀片宽度40mm，高粘度和低粘度刮涂组件
• 自动校准和清洁模块：可以实现平面直写和刮刀涂布功能的自动校准和清洁。机器尺寸（长＊宽＊高）:554*554*483mm
• 机器重量：40Kg

硬件系统

• 观测系统：集成高分辨率工业相机，可观察薄膜表面形貌
• 异层定位系统：集成高分辨率工业相机，支持平面直写异层定位；
• 基板真空吸附和加热：提供真空吸附功能保证基材表面平面度，支持最高90C加热：
• I /0接口
• USB 接口：电脑与机器连接，并支持硬件固件升级；
• 气路系统：气压输入350-450Kpa(50.8-65.3psi)，气压输出：-10-400Kpa(-1.45-58psi)
• 电源输入：220VAC,50/60Hz,660W最高

软件系统

• 支持简单图形直接绘制；
• *支持 Bitmap 图形文件导入；
• 支持相机定位；
• 支持矢量图导入
• *支持3D切片数据文件导入

PC 系统

• 要求： Windows 10企业／专业版64位操作系统， Intel Core i5 CPU 2GHz，硬盘10GB以上空闲，最低8GB内存。

材料参数

• *平面直写墨水：

介质类型：高粘度溶液型、高粘度纳米颗粒分散液；适用原料：小分子、聚合物、无机纳米颗粒等；

• *刮刀涂布墨水：

介质类型：溶液型、纳米颗粒分散液；适用原料：小分子、聚合物、无机纳米颗粒等；

• *气动挤出3D打印材料：

介质类型：高粘度浆料、光固化材料、水凝胶和生物材料

• 基底材料：

PET 、 PI 、 PEN 、 Glass 、 Silicon wafer 等

五、售后服务要求

1、打印机主机免费保质期限1年，打印机主机配件：空 压机、路由器等提供 3 个月质保；打印机耗材：墨盒组件、墨水不提供免费质（人为损伤和不当操作造成的损坏不在保修范围内），自验收完毕日期计算。

2、*提供设备生产或总代理投标授权书。

3.、*专人上门安装培训调试。
